Trong các dự án khảo sát địa hình, quy hoạch, xây dựng và quản lý đất đai, quá trình thu thập dữ liệu ngoài thực địa thường đòi hỏi nhiều nhân lực, thiết bị chuyên dụng và thời gian xử lý. Sự phát triển của máy bay không người lái đã mở ra một phương pháp mới, cho phép ghi nhận hình ảnh trên diện rộng và tạo ra các sản phẩm bản đồ có độ chi tiết cao. Drone lập bản đồ nhờ đó đang trở thành công cụ hỗ trợ quan trọng cho nhiều doanh nghiệp, kỹ sư và đơn vị khảo sát.
Không chỉ chụp ảnh từ trên cao, drone lập bản đồ còn được kết hợp với phần mềm quang trắc, hệ thống định vị RTK, điểm khống chế mặt đất và các cảm biến chuyên dụng. Dữ liệu thu được có thể được xử lý thành bản đồ trực ảnh, đám mây điểm, mô hình độ cao hoặc mô hình 3D. Tuy nhiên, để có kết quả đáng tin cậy, đơn vị triển khai cần lựa chọn thiết bị phù hợp, thiết kế đường bay khoa học và kiểm soát chất lượng dữ liệu chặt chẽ.
Drone lập bản đồ là gì?
Drone lập bản đồ là máy bay không người lái được sử dụng để thu thập hình ảnh hoặc dữ liệu không gian của một khu vực theo kế hoạch bay đã thiết lập trước. Drone thường bay theo các đường song song, tự động chụp nhiều ảnh có độ chồng phủ cao và ghi lại tọa độ của từng ảnh.
Sau chuyến bay, hình ảnh được đưa vào phần mềm quang trắc để tìm các điểm tương đồng giữa nhiều ảnh liên tiếp. Từ đó, phần mềm tái tạo bề mặt khu vực khảo sát và tạo ra các sản phẩm dữ liệu phục vụ đo đạc, quy hoạch hoặc phân tích hiện trạng.
Các nền tảng xử lý dữ liệu drone hiện nay có thể tạo ra nhiều đầu ra như ảnh trực giao, đám mây điểm có tọa độ, mô hình bề mặt, mô hình địa hình và mô hình 3D có kết cấu.
Drone lập bản đồ không thay thế hoàn toàn mọi thiết bị trắc địa truyền thống. Trong nhiều dự án yêu cầu độ chính xác pháp lý hoặc kỹ thuật cao, dữ liệu drone vẫn cần được kết hợp với máy GNSS RTK, máy toàn đạc điện tử, mốc khống chế hoặc điểm kiểm tra độc lập.
Xem thêm: Dịch vụ cho thuê Drone Flycam toàn quốc
Nguyên lý hoạt động của drone lập bản đồ
Quy trình lập bản đồ bằng drone dựa trên nguyên lý quang trắc ảnh. Một đối tượng trên mặt đất được ghi nhận trong nhiều bức ảnh chụp từ các vị trí khác nhau. Phần mềm sẽ xác định các điểm đặc trưng giống nhau, tính toán vị trí tương đối của máy ảnh và tái tạo hình dạng của bề mặt.
Để quá trình này diễn ra hiệu quả, các ảnh phải có độ chồng phủ phù hợp. Với nhiệm vụ lập bản đồ thông thường, nhiều quy trình sử dụng mức chồng phủ dọc khoảng 80% và chồng phủ ngang khoảng 60%. Tuy nhiên, tỷ lệ thực tế cần được điều chỉnh theo địa hình, mật độ cây cối, chiều cao công trình, loại cảm biến và độ phân giải mong muốn.
Tại khu vực có rừng cây dày, địa hình phức tạp hoặc ít chi tiết dễ nhận biết, độ chồng phủ có thể cần tăng lên. Pix4D khuyến nghị các khu vực rừng hoặc thực vật dày có thể cần mức chồng phủ ít nhất khoảng 85% theo cả hai hướng để hỗ trợ quá trình nhận dạng điểm ảnh.
Ngoài độ chồng phủ, chất lượng bản đồ còn phụ thuộc vào độ cao bay, tốc độ bay, tiêu cự máy ảnh, điều kiện ánh sáng, độ rung của thiết bị và độ chính xác của dữ liệu định vị.
Xem thêm: Máy bay vận chuyển hạ tầng
Các sản phẩm được tạo từ dữ liệu drone
Bản đồ trực ảnh
Bản đồ trực ảnh, còn gọi là orthophoto hoặc orthomosaic, được tạo bằng cách ghép nhiều ảnh chụp trên không và hiệu chỉnh ảnh hưởng của góc chụp, độ cao cũng như địa hình.
Khác với ảnh chụp thông thường, bản đồ trực ảnh có hệ tọa độ và tỷ lệ tương đối đồng nhất. Người dùng có thể đưa dữ liệu vào phần mềm GIS hoặc CAD để xác định vị trí, đo chiều dài, khoanh vùng diện tích và phân tích hiện trạng.
Đám mây điểm
Đám mây điểm là tập hợp số lượng lớn các điểm ba chiều, trong đó mỗi điểm mang thông tin về tọa độ không gian. Khi quan sát tổng thể, các điểm này tái hiện hình dạng của mặt đất, cây cối, mái nhà, công trình và các vật thể khác.
Dữ liệu đám mây điểm có thể được dùng để dựng mặt cắt, tính toán khối lượng, kiểm tra cao độ hoặc xây dựng mô hình hiện trạng.
Mô hình bề mặt số
Mô hình bề mặt số, hay DSM, thể hiện độ cao của bề mặt bao gồm cả cây cối, nhà cửa và công trình. Sản phẩm này phù hợp với việc phân tích thoát nước, đánh giá vật cản, nghiên cứu cảnh quan và theo dõi biến động công trình.
Mô hình địa hình số
Mô hình địa hình số, hay DTM, mô phỏng cao độ của bề mặt đất sau khi đã phân loại và loại bỏ một phần đối tượng phía trên như cây cối hoặc công trình.
Chất lượng DTM phụ thuộc nhiều vào cảm biến, mật độ điểm và khả năng quan sát mặt đất. Ở khu vực cây cối rậm rạp, dữ liệu ảnh RGB thông thường có thể khó tái tạo chính xác địa hình phía dưới tán cây. Khi đó, công nghệ LiDAR có thể là lựa chọn phù hợp hơn.
Mô hình 3D
Dữ liệu ảnh xiên kết hợp ảnh chụp thẳng đứng có thể được sử dụng để tái tạo mô hình 3D của nhà xưởng, khu đô thị, mỏ vật liệu, công trình hoặc cảnh quan.
Đối với mô hình 3D đầy đủ, OpenDroneMap đề xuất có thể kết hợp đường bay chụp thẳng đứng với đường bay dạng lưới chéo, máy ảnh nghiêng khoảng 45 độ nhằm tăng khả năng tái tạo các mặt đứng và liên kết mô hình.
Những ứng dụng phổ biến của drone lập bản đồ
Khảo sát địa hình
Drone giúp thu thập dữ liệu trên khu vực rộng, đặc biệt phù hợp với địa hình đồi núi, khu đất trống, vùng khai thác hoặc nơi khó tiếp cận bằng phương pháp thủ công.
Dữ liệu có thể hỗ trợ thành lập bản đồ hiện trạng, đường đồng mức, mô hình cao độ và mặt cắt địa hình. Trước khi sử dụng cho thiết kế hoặc hồ sơ pháp lý, kết quả cần được kiểm tra theo tiêu chuẩn kỹ thuật của từng dự án.
Theo dõi tiến độ xây dựng
Drone có thể bay định kỳ tại công trường để ghi nhận toàn cảnh hiện trạng. Các bộ dữ liệu ở nhiều thời điểm giúp chủ đầu tư theo dõi tiến độ san lấp, thi công đường, xây dựng hạ tầng và bố trí vật liệu.
Mô hình thực tế cũng có thể được so sánh với dữ liệu thiết kế hoặc mô hình BIM để phát hiện sai lệch và hỗ trợ quản lý khối lượng.
Tính toán khối lượng
Đám mây điểm và mô hình bề mặt có thể được sử dụng để tính thể tích đống vật liệu, khu vực đào đắp, bãi chứa hoặc phần địa hình đã thay đổi.
Để kết quả có giá trị sử dụng, đơn vị xử lý cần xác định đúng bề mặt tham chiếu, phạm vi tính toán, hệ tọa độ và độ chính xác của dữ liệu đầu vào.
Quy hoạch và quản lý đất đai
Ảnh trực giao độ phân giải cao giúp nhận diện ranh giới sử dụng đất, đường giao thông, ao hồ, công trình và lớp phủ bề mặt. Dữ liệu này hỗ trợ khảo sát hiện trạng trước khi lập quy hoạch hoặc triển khai dự án.
Drone cũng có thể được dùng để cập nhật những khu vực có tốc độ thay đổi nhanh hơn so với nguồn ảnh vệ tinh hoặc bản đồ cũ.
Nông nghiệp và lâm nghiệp
Trong nông nghiệp, drone lập bản đồ hỗ trợ xác định diện tích canh tác, phân chia lô thửa, kiểm tra mật độ cây và theo dõi biến động đồng ruộng.
Khi sử dụng camera đa phổ, hệ thống còn có thể tạo bản đồ chỉ số thực vật để hỗ trợ đánh giá sức khỏe cây trồng. Tuy nhiên, kết quả phân tích cần được đối chiếu với điều kiện thực tế, giống cây, thời tiết và dữ liệu kiểm tra tại ruộng.

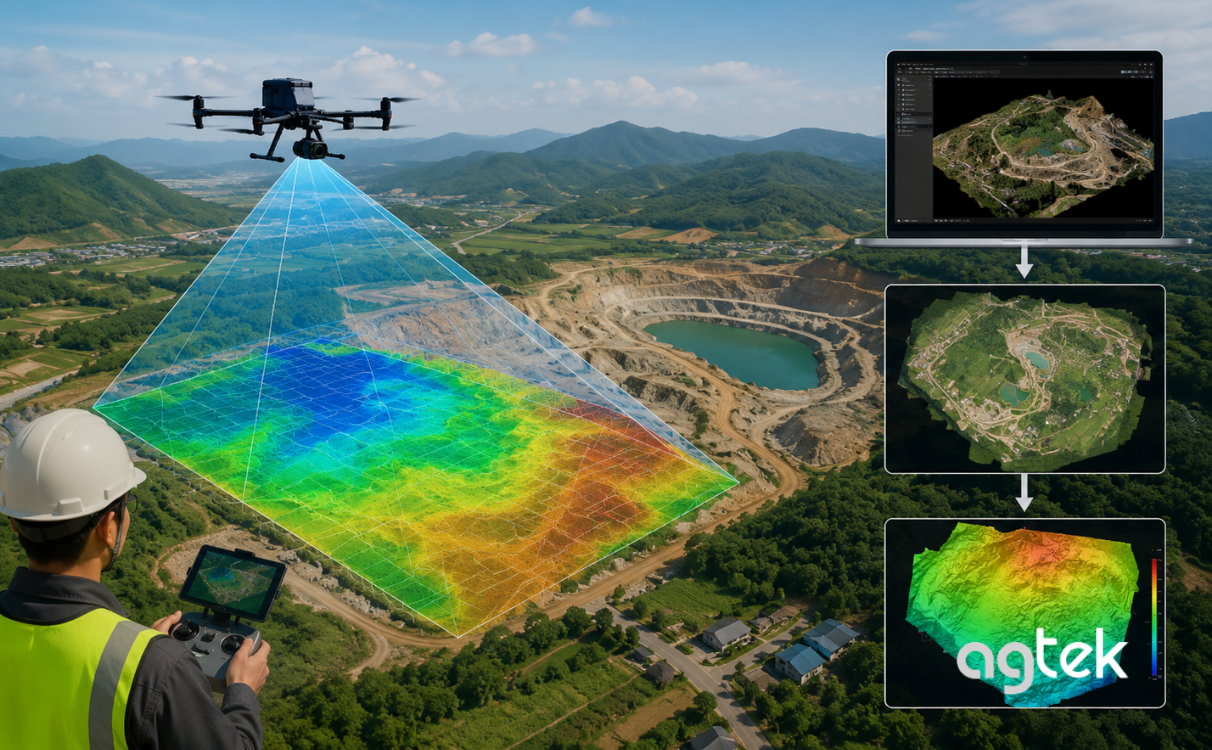

Khai thác khoáng sản
Tại mỏ khai thác, drone giúp cập nhật địa hình, theo dõi bờ tầng, tính toán trữ lượng đống vật liệu và quan sát khu vực có nguy cơ mất an toàn.
Việc giảm thời gian nhân sự phải di chuyển trực tiếp vào khu vực phức tạp là một trong những lợi ích đáng chú ý của giải pháp này.
Ưu điểm của drone lập bản đồ
Lợi thế đầu tiên là khả năng thu thập dữ liệu nhanh trên diện tích lớn. Drone có thể thực hiện đường bay tự động và chụp hàng trăm hoặc hàng nghìn ảnh trong một nhiệm vụ.
Thiết bị còn giúp ghi nhận các khu vực có địa hình dốc, mặt bằng phức tạp hoặc khó bố trí nhiều nhân sự. Dữ liệu ảnh có độ chi tiết cao nên người dùng có thể quan sát hiện trạng trực quan hơn so với các điểm đo rời rạc.
Một ưu điểm khác là khả năng lưu trữ và so sánh dữ liệu theo thời gian. Khi bay lặp lại cùng một khu vực, doanh nghiệp có thể theo dõi sự thay đổi của địa hình, công trình hoặc khối lượng vật liệu.
Các dòng drone có màn trập cơ học và mô-đun RTK còn có khả năng hỗ trợ thu thập dữ liệu định vị độ chính xác cao. Tuy nhiên, độ chính xác cuối cùng vẫn phụ thuộc vào toàn bộ quy trình, bao gồm thiết bị, đường bay, trạm tham chiếu, điểm khống chế và phương pháp xử lý.
Những yếu tố ảnh hưởng đến độ chính xác
Độ phân giải mặt đất
GSD là kích thước thực tế trên mặt đất tương ứng với một pixel trong ảnh. GSD càng nhỏ thì mức độ chi tiết của dữ liệu càng cao.
GSD chịu ảnh hưởng bởi độ cao bay, kích thước cảm biến, tiêu cự và độ phân giải máy ảnh. Bay thấp có thể tạo ảnh chi tiết hơn nhưng làm tăng số lượng đường bay, dung lượng dữ liệu và thời gian xử lý.
Chất lượng hình ảnh
Ảnh bị rung, nhòe, thiếu sáng hoặc quá sáng có thể khiến phần mềm khó nhận dạng điểm đặc trưng. Các bề mặt như mặt nước, kính, mái phản chiếu hoặc khu vực ít họa tiết cũng có thể gây khó khăn cho quá trình tái tạo.
Vì vậy, kỹ thuật viên cần thiết lập tốc độ màn trập, tốc độ bay và thời điểm thực hiện nhiệm vụ phù hợp với điều kiện thực tế.

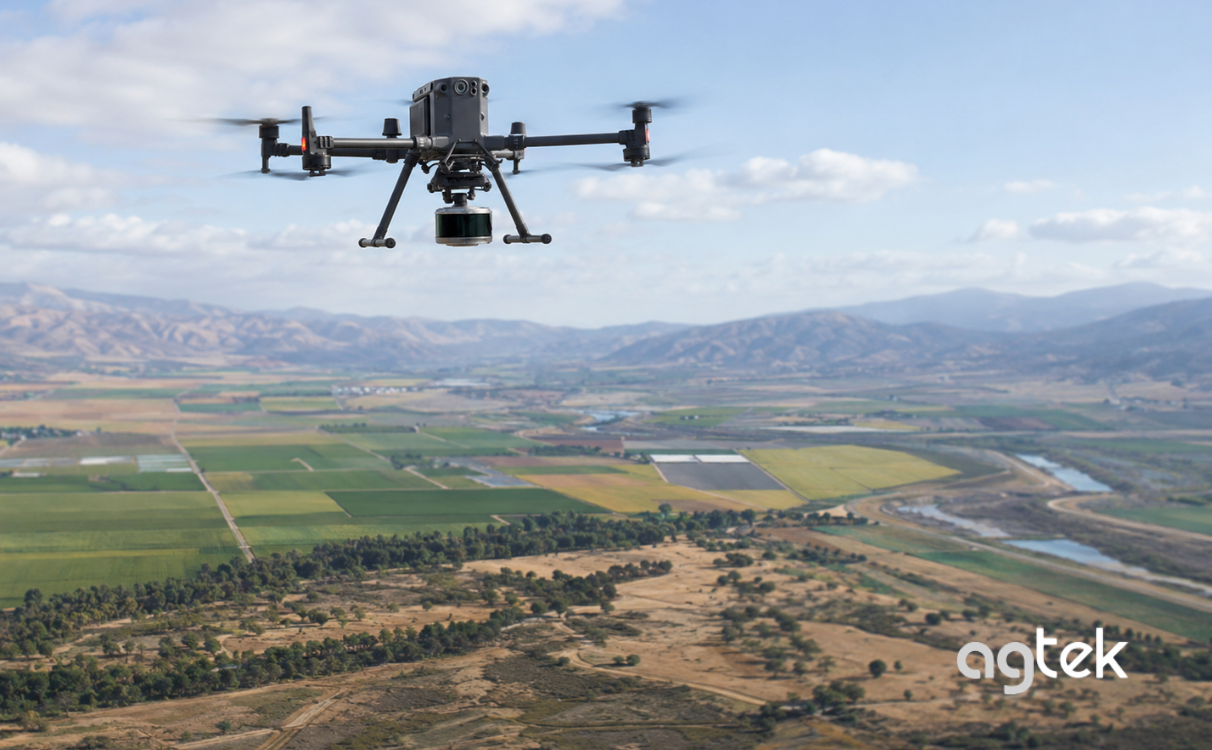

RTK, PPK và điểm khống chế
RTK giúp drone nhận dữ liệu hiệu chỉnh vị trí trong thời gian thực. PPK hiệu chỉnh dữ liệu định vị sau khi chuyến bay kết thúc. Cả hai công nghệ đều có thể cải thiện thông tin tọa độ của ảnh khi được cấu hình và vận hành đúng cách.
Điểm khống chế mặt đất được đo bằng thiết bị trắc địa có thể được sử dụng để hiệu chỉnh mô hình. Bên cạnh đó, nên bố trí các điểm kiểm tra độc lập để đánh giá sai số thay vì sử dụng toàn bộ điểm đo cho quá trình hiệu chỉnh.
Kế hoạch bay
Đường bay cần bao phủ đầy đủ khu vực khảo sát và có khoảng dự phòng ở rìa. Với địa hình thay đổi cao độ lớn, việc duy trì một độ cao cố định so với điểm cất cánh có thể làm GSD thay đổi đáng kể.
Trong trường hợp này, kỹ thuật viên có thể cần sử dụng chế độ bay bám địa hình hoặc chia khu vực thành nhiều nhiệm vụ ở các cao độ khác nhau.
Quy trình lập bản đồ bằng drone
Một dự án drone lập bản đồ thường được triển khai theo các bước sau:
Bước 1: Xác định yêu cầu đầu ra
Đơn vị thực hiện cần làm rõ diện tích khảo sát, loại bản đồ, hệ tọa độ, tỷ lệ, độ chính xác, định dạng bàn giao và mục đích sử dụng dữ liệu.
Bước 2: Khảo sát khu vực bay
Kỹ thuật viên kiểm tra địa hình, chướng ngại vật, đường điện, vị trí cất hạ cánh, vùng phủ sóng và các điều kiện có thể ảnh hưởng đến nhiệm vụ.
Bước 3: Bố trí điểm khống chế
Các điểm GCP và điểm kiểm tra được bố trí phù hợp với hình dạng, quy mô và độ cao của khu vực. Điểm phải dễ nhận biết trong ảnh và được đo bằng thiết bị đáp ứng yêu cầu kỹ thuật.
Bước 4: Lập kế hoạch bay
Kế hoạch cần xác định độ cao, GSD, độ chồng phủ, tốc độ bay, hướng bay, góc máy ảnh và phạm vi thu thập dữ liệu.
Bước 5: Thu thập hình ảnh
Trước khi cất cánh, kỹ thuật viên kiểm tra pin, cánh quạt, cảm biến, bộ nhớ, tín hiệu vệ tinh, kết nối RTK và thông số máy ảnh.
Bước 6: Xử lý dữ liệu
Ảnh được đưa vào phần mềm để hiệu chỉnh, liên kết, tạo đám mây điểm, mô hình độ cao, bản đồ trực ảnh và các sản phẩm cần thiết.
Bước 7: Kiểm tra chất lượng
Kết quả cần được đánh giá bằng điểm kiểm tra, báo cáo sai số, độ phủ ảnh, chất lượng đám mây điểm và mức độ đầy đủ của khu vực khảo sát.
Cách lựa chọn drone lập bản đồ phù hợp
Khi lựa chọn thiết bị, doanh nghiệp không nên chỉ quan tâm đến thời gian bay hoặc độ phân giải camera. Cần xem xét đồng thời diện tích dự án, địa hình, loại sản phẩm đầu ra và độ chính xác mong muốn.
Với khu vực nhỏ hoặc trung bình, địa hình tương đối thông thoáng, drone nhỏ gọn có camera RGB, màn trập cơ học và mô-đun RTK có thể đáp ứng nhiều nhiệm vụ quang trắc.
Đối với dự án diện tích lớn, địa hình phức tạp hoặc yêu cầu mang cảm biến chuyên dụng, nền tảng drone công nghiệp có khả năng tích hợp camera quang trắc hoặc LiDAR sẽ phù hợp hơn.
Ngoài phần cứng, doanh nghiệp cần đánh giá phần mềm lập kế hoạch bay, giải pháp xử lý dữ liệu, năng lực đào tạo, dịch vụ bảo hành và khả năng hỗ trợ kỹ thuật sau bán hàng.
Những lưu ý khi triển khai drone lập bản đồ
Mỗi chuyến bay cần được chuẩn bị dựa trên điều kiện thực tế và quy định áp dụng tại khu vực vận hành. Người điều khiển không nên tự ý bay tại khu vực hạn chế hoặc nơi có nguy cơ ảnh hưởng đến con người, công trình và hoạt động hàng không.
Không nên thực hiện nhiệm vụ khi gió mạnh, mưa, tầm nhìn kém hoặc thiết bị có dấu hiệu bất thường. Pin phải được kiểm tra trước chuyến bay và cần dự phòng đủ năng lượng để drone quay về an toàn.
Dữ liệu sau khi xử lý cũng không nên được sử dụng ngay mà chưa kiểm tra sai số. Một bản đồ có hình ảnh đẹp chưa chắc đã đáp ứng yêu cầu đo đạc nếu hệ tọa độ, mốc kiểm tra hoặc quy trình hiệu chỉnh chưa phù hợp.
AGTEK cung cấp giải pháp drone lập bản đồ
AGTEK tư vấn các giải pháp drone phục vụ khảo sát địa hình, thành lập bản đồ, quản lý công trình, nông nghiệp và nhiều ứng dụng kỹ thuật khác.
Tùy theo diện tích, đặc điểm địa hình và yêu cầu đầu ra, đội ngũ AGTEK hỗ trợ khách hàng lựa chọn nền tảng bay, cảm biến, phụ kiện định vị và phần mềm xử lý dữ liệu phù hợp. Việc lựa chọn đúng cấu hình ngay từ đầu giúp doanh nghiệp tối ưu chi phí đầu tư và hạn chế tình trạng thiết bị không đáp ứng yêu cầu thực tế.
Bên cạnh cung cấp thiết bị, AGTEK còn chú trọng hướng dẫn vận hành, xây dựng kế hoạch bay và tư vấn quy trình thu thập dữ liệu. Đây là những yếu tố cần thiết để khách hàng khai thác hiệu quả drone thay vì chỉ sử dụng thiết bị như một máy ảnh trên không.
Kết luận
Drone lập bản đồ là giải pháp thu thập dữ liệu không gian nhanh, trực quan và linh hoạt. Công nghệ này có thể tạo ra bản đồ trực ảnh, đám mây điểm, mô hình độ cao và mô hình 3D phục vụ khảo sát, xây dựng, nông nghiệp, khai thác khoáng sản và quản lý tài nguyên.
Tuy nhiên, chất lượng sản phẩm không chỉ phụ thuộc vào chiếc drone. Một dự án hiệu quả cần có thiết bị phù hợp, kế hoạch bay khoa học, dữ liệu định vị đáng tin cậy, quy trình xử lý chính xác và bước kiểm tra chất lượng rõ ràng. Doanh nghiệp có nhu cầu triển khai drone lập bản đồ có thể liên hệ AGTEK để được tư vấn giải pháp phù hợp với mục tiêu sử dụng và ngân sách đầu tư.
