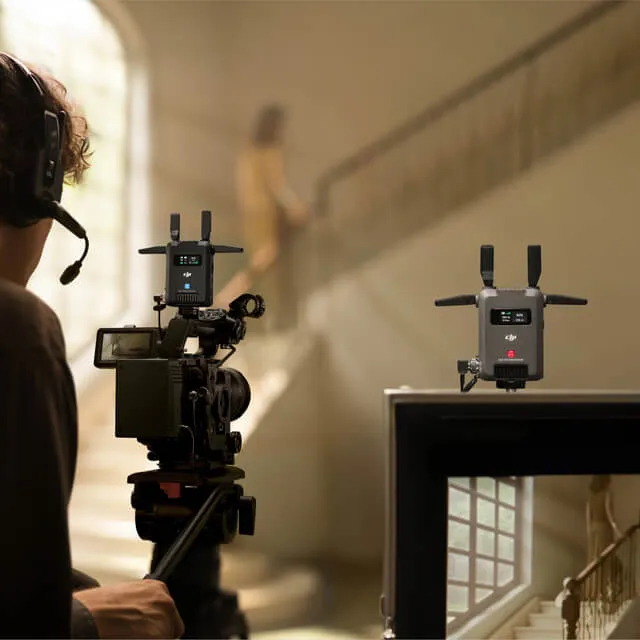

DJI SDR Transmission – ảnh 1
DJI SDR Transmission – ảnh 2
DJI SDR Transmission – ảnh 3
DJI SDR Transmission – ảnh 4
DJI SDR Transmission – ảnh 5
DJI SDR Transmission – ảnh 6

DJI SDR Transmission

Từ 6.870.000₫

DJI SDR Transmission tích hợp hai chế độ truyền hình ảnh SDR và Wi-Fi, thiết kế giám sát sáng tạo cùng các tính năng hỗ trợ điều khiển chuyên nghiệp trong một thiết bị.

  • Trọng lượng: 145 g

Chọn phiên bản

So sánh với sản phẩm khác

Thêm vào danh sách so sánh (tối đa 3 sản phẩm cùng loại).

Đừng bỏ lỡ phụ kiện

Tìm hiểu kỹ hơn

Truyền SDR, ổn định và chống nhiễu

Truyền SDR, ổn định và chống nhiễu

DJI SDR Transmission dùng công nghệ SDR để tăng độ ổn định, khả năng chống nhiễu và xuyên vật cản. Thiết bị còn hỗ trợ truyền trực tiếp đến điện thoại hoặc máy tính bảng qua Wi-Fi.

Xuyên vật cản mạnh, truyền xa hơn

Xuyên vật cản mạnh, truyền xa hơn

DJI SDR Transmission truyền xa đến 3 km/10.000 ft, phù hợp với các bối cảnh quay cơ động trên diện rộng, cùng khả năng xuyên vật cản tiên tiến.

Bitrate cao 20 Mbps, hình ảnh 1080p FHD

Bitrate cao 20 Mbps, hình ảnh 1080p FHD

DJI SDR Transmission hỗ trợ video 1080p/60fps với bitrate truyền đến 20 Mbps và độ trễ chỉ 35 ms.

Giám sát qua USB-C đầy sáng tạo

Giám sát qua USB-C đầy sáng tạo

DJI SDR Transmission có thêm cách giám sát qua đầu ra USB-C. Giờ đây người dùng có thể nối bộ thu với điện thoại hoặc máy tính bảng bằng cáp USB-C.

Chế độ Broadcast, không giới hạn số bộ thu

Chế độ Broadcast, không giới hạn số bộ thu

Ở chế độ Broadcast, mỗi bộ phát có thể kết nối với số lượng bộ thu không giới hạn, mang lại trải nghiệm giám sát chất lượng cao.

Tương thích Ronin và điều khiển từ xa

Tương thích Ronin và điều khiển từ xa

DJI SDR Transmission hỗ trợ điều khiển gimbal dòng RS, điều khiển máy ảnh từ xa, nhiều công cụ hỗ trợ giám sát và chuyển đổi nguồn máy quay.

Trong hộp có gì

  • Bộ phát DJI SDR Transmission (TX) × 1
  • Bộ thu DJI SDR Transmission (RX) × 1
  • Cáp USB-A sang USB-C (43 cm) × 1
  • Tấm gá bộ phát lên máy quay × 1
  • Tấm chuyển đổi gắn gimbal cho bộ phát (TX) × 1

Thông số kỹ thuật

Transmitter

Trọng lượng
Khoảng 145 g (gồm ăng-ten)
Kích thước
86.5×64×32 mm (D×R×C, không gồm ăng-ten)
Ports
Cổng vào SDI
Cổng vào HDMI
Giắc stereo 3.5mm
Cổng cập nhật firmware USB-C
Cổng nguồn và giao tiếp gimbal USB-C
Tần số hoạt động
Tần số hoạt động SDR
Băng tần không DFS:
2.4000-2.4835 GHz
5.725-5.850 GHz
Băng tần DFS:
5.470-5.725 GHz

Băng tần 5.8 GHz bị cấm ở một số quốc gia/khu vực. Vui lòng kiểm tra luật và quy định tại địa phương để biết thêm thông tin. Dải 5.600-5.650 GHz không được sử dụng.

Tần số hoạt động Wi-Fi
2.4000-2.4835 GHz
5.150-5.250 GHz
Công suất phát (EIRP)
SDR:
2.4000-2.4835 GHz:
< 30 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)

5.470-5.725 GHz:
< 30 dBm (FCC)
< 23 dBm (CE/MIC)

5.725-5.850 GHz:
< 30 dBm (FCC)
< 14 dBm (CE)
＜30 dBm (SRRC)

Wi-Fi:
2.4000-2.4835 GHz:
< 26 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)

5.150-5.250 GHz:
< 26 dBm (FCC)
< 23 dBm (SRRC/CE/MIC)
Giao thức Wi-Fi
802.11b/a/g/n/ac/ax
Hỗ trợ Wi-Fi 2×2 MIMO
Max Bandwidth
SDR:
20 MHz

Wi-Fi:
20 MHz
Max Bitrate
SDR:
20 Mbps*

Wi-Fi:
8 Mbps

* Đo ở chế độ Control, khi tắt chế độ Broadcast.
Power Consumption
8.2 W

Đo ở nhiệt độ phòng 25° C (77° F), khi liên kết ở chế độ Control, khoảng cách khoảng 10 m, cấu hình 1T1R, tắt Wi-Fi, cấp nguồn bằng PD.
Power Supply
Cấp nguồn USB-C loại 1: 9 V, 2 A (giao thức PD)
Cấp nguồn USB-C loại 2: 6.8-17.2 V DC
Điện áp cấp nguồn bằng pin NP-F: 6.8-8.4 V
Input Video Format
1080p: 23.98/24/25/29.97/30/50/59.94/60fps
1080i: 50/50.94/60fps (1080i không khả dụng ở chế độ Broadcast).
720p: 50/59.94/60fps
Input Audio Format
Nhúng trong SDI, nhúng trong HDMI
Hệ thống truyền hình ảnh
SDR + Wi-Fi
Video Transmission Latency
SDR:
80 ms* (gồm độ trễ của máy quay và màn hình hiển thị)
35 ms* (không gồm độ trễ của máy quay và màn hình hiển thị)
Wi-Fi:
110 ms**

* Đo khi quay video 1080p/60fps, tắt chế độ Broadcast.
** Đo khi quay video 1080p/60fps.
Video Coding Format
H.264
Khoảng cách truyền tối đa
SDR:
3 km (FCC)*
2 km (CE/SRRC/MIC)*
Wi-Fi:
200 m

* Đo ở chế độ Control, khi tắt chế độ Broadcast.
Nhiệt độ hoạt động
-10° đến 40° C (14° đến 104° F)

Receiver

Trọng lượng
Khoảng 145 g (gồm ăng-ten)
Kích thước
86.5×64×32 mm (D×R×C, không gồm ăng-ten)
Ports
Cổng ra SDI
Cổng ra HDMI
Giắc stereo 3.5mm
Cổng cập nhật firmware và xuất video USB-C
Cổng nguồn USB-C
Tần số hoạt động
Tần số hoạt động SDR
Băng tần không DFS:
2.4000-2.4835 GHz
5.725-5.850 GHz

Băng tần 5.8 GHz bị cấm ở một số quốc gia/khu vực. Vui lòng kiểm tra luật và quy định tại địa phương để biết thêm thông tin.
Công suất phát (EIRP)
SDR:
2.4000-2.4835 GHz:
< 30 dBm (FCC)
< 20 dBm (SRRC/CE/MIC)

5.725-5.850 GHz:
< 30 dBm (FCC)
< 14 dBm (CE)
< 23 dBm (SRRC)
Max Bandwidth
20 MHz
Max Bitrate
20 Mbps

Đo ở chế độ Control, khi tắt chế độ Broadcast.
Power Consumption
8.3 W

Đo ở nhiệt độ phòng 25° C (77° F), khi liên kết ở chế độ Control, khoảng cách khoảng 10 m, cấu hình 1T1R, tắt Wi-Fi, cấp nguồn bằng PD.
Power Supply
Cấp nguồn USB-C loại 1: 9 V, 2 A (giao thức PD)
Cấp nguồn USB-C loại 2: 6.8-17.2 V DC
Điện áp cấp nguồn bằng pin NP-F: 6.8-8.4V
Output Video Format
1080p: 23.98/24/25/29.97/30/50/59.94/60fps
1080i: 50/50.94/60fps (1080i không khả dụng ở chế độ Broadcast).
720p: 50/59.94/60fps
Output Audio Format
PCM
Hệ thống truyền hình ảnh
SDR
Video Transmission Latency
80 ms (gồm độ trễ của máy quay và màn hình hiển thị)
35 ms (không gồm độ trễ của máy quay và màn hình hiển thị)

Đo khi quay video 1080p/60fps, tắt chế độ Broadcast.
Video Coding Format
H.264
Khoảng cách truyền tối đa
3 km (FCC)
2 km (CE/SRRC/MIC)

Đo ở chế độ Control, khi tắt chế độ Broadcast.
Nhiệt độ hoạt động
-10° đến 40° C (14° đến 104° F)

Phụ kiện cho DJI SDR Transmission

Câu hỏi thường gặp

DJI SDR Transmission hỗ trợ những cách giám sát nào?

DJI SDR Transmission hỗ trợ xuất đồng thời ba tín hiệu SDR và hai tín hiệu Wi-Fi, cho phép nhiều lựa chọn giám sát:

1. Xuất hình ra màn hình qua SDI/HDMI để giám sát.

2. Kết nối bộ phát trực tiếp với điện thoại/máy tính bảng qua Wi-Fi để giám sát.

3. Kết nối bộ thu với điện thoại/máy tính bảng bằng cáp USB-C để giám sát.

DJI SDR Transmission hỗ trợ những cách kết nối nào? Mỗi cách phù hợp với tình huống sử dụng nào?

1. Ở chế độ SDR, chế độ Control cho phép điều khiển gimbal từ xa, tự động nhảy tần liền mạch và chống nhiễu mạnh hơn. Khi số bộ thu kết nối không quá hai, nên dùng chế độ Control và tắt chế độ Broadcast.

2. Ở chế độ SDR, chế độ Broadcast hỗ trợ số lượng bộ thu không giới hạn nhưng tầm truyền và bitrate giảm so với chế độ Control. Chế độ này phù hợp với các tình huống như quay TVC, khi cần kết nối ở cự ly ngắn với nhiều bộ thu để giám sát.

3. Chế độ Wi-Fi cho phép kết nối trực tiếp qua Wi-Fi mà không cần bộ thu (sau khi tải ứng dụng Ronin). Chế độ này phù hợp để giám sát tạm thời với tối đa hai thiết bị kết nối cùng lúc.

DJI SDR Transmission hỗ trợ đồng thời tối đa bao nhiêu máy quay?

Khuyến nghị tối đa ba máy quay, tuy nhiên số lượng cụ thể có thể điều chỉnh theo môi trường sóng không dây tại hiện trường.

Những sản phẩm nào trong hệ sinh thái Ronin tương thích với DJI SDR Transmission?

Khi kết nối với các thiết bị như RS 4 Pro, RS 4 và RS 3 Pro, DJI SDR Transmission có thể được cấp nguồn qua gimbal và dùng được Force Mobile, cần điều khiển ảo, đưa gimbal về giữa cùng nhiều chức năng khác. Lưu ý: khi bộ phát DJI SDR Transmission được kết nối với gimbal, phải dùng cáp điều khiển đa máy ảnh trong bộ combo của gimbal, và ActiveTrack sẽ không khả dụng. Ngoài ra, khi bộ phát DJI SDR Transmission được gắn vào gimbal qua tấm chuyển đổi, không hỗ trợ cấu hình quay dọc nguyên bản.

DJI SDR Transmission điều khiển được những chức năng nào của máy ảnh?

Bạn có thể điều chỉnh các thông số như khẩu độ, tốc độ màn trập và ISO qua cáp điều khiển màn trập (tùy hệ máy ảnh, thời gian phản hồi điều chỉnh khoảng 0.5 đến 1 giây), cũng như bắt đầu ghi hình. Ngoài ra, bạn có thể vào chế độ Mirror Control của máy ảnh qua cáp HDMI.

* Các tính năng trên chỉ được hỗ trợ trên một số mẫu máy ảnh. Chi tiết vui lòng tham khảo danh sách máy ảnh tương thích.

DJI SDR Transmission có hỗ trợ theo dõi chất lượng kênh truyền không?

Có. Bộ thu hiển thị chất lượng tín hiệu bằng đèn báo: xanh lá là tín hiệu mạnh, vàng là trung bình, đỏ là yếu. Trong ứng dụng Ronin, màn hình xem hình ảnh máy quay có thể hiển thị biểu đồ cột chất lượng tín hiệu, cột càng cao thì tín hiệu càng tốt.

Bộ thu có thể xuất video đồng thời qua nhiều cổng không?

Có, bộ thu có thể xuất đồng thời các luồng video qua cổng SDI, cổng HDMI và cổng USB-C.
