Chế độ chiếu gần
Cho góc chiếu (FOV) 15°[2] trong phạm vi 150 mét[1], đáp ứng vùng cần chiếu sáng của camera ở mức zoom từ 5x trở lên.[3] Chế độ này phù hợp với hầu hết nhu cầu tìm kiếm và kiểm tra ở cự ly ngắn.

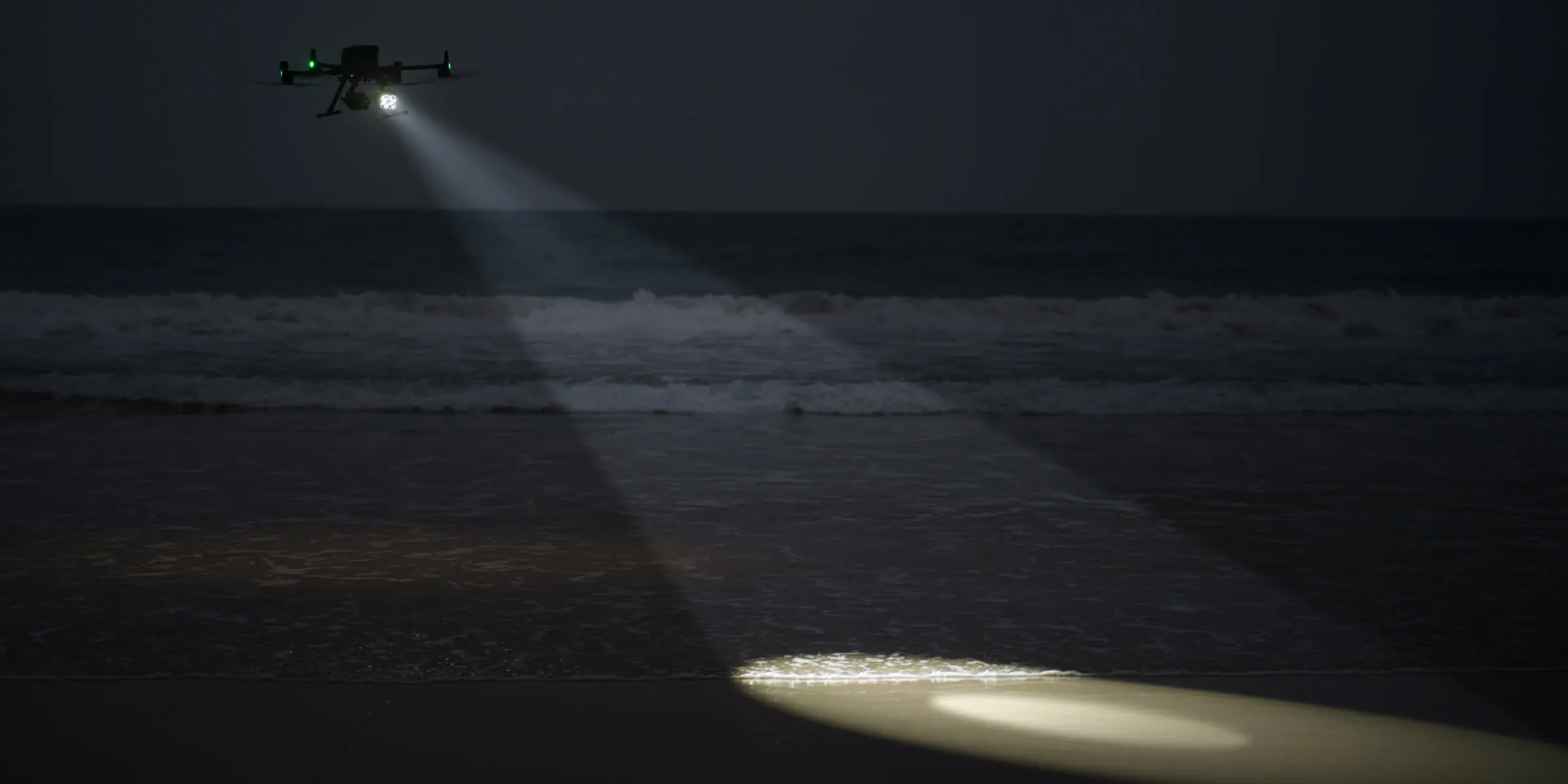

Đèn rọi đầu tiên của DJI dành cho nền tảng drone đa payload
Thắp sáng màn đêm

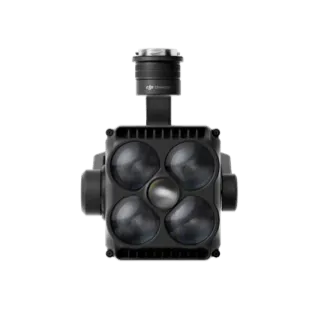

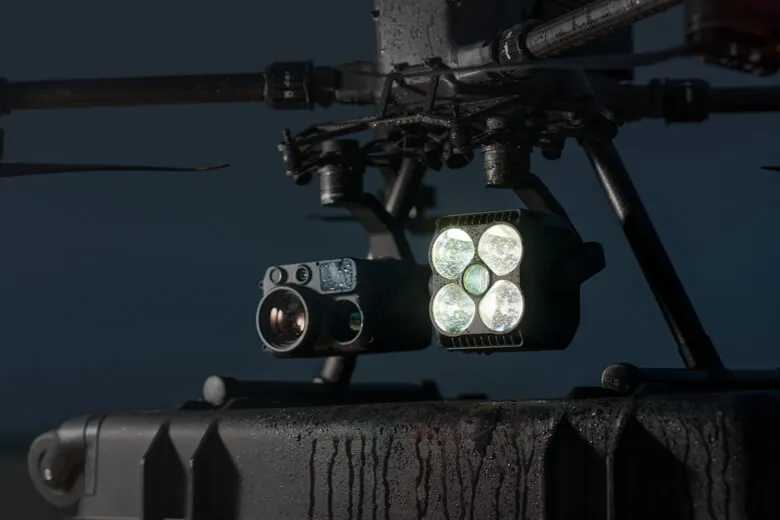

Zenmuse S1 là đèn rọi đầu tiên của DJI được thiết kế cho các nền tảng drone đa payload, tương thích với DJI Matrice 400, Matrice 350 RTK và Matrice 300 RTK. Ứng dụng công nghệ LEP, đèn cho độ sáng cao, khoảng chiếu xa và hỗ trợ nhiều chế độ chiếu sáng. Đây là lựa chọn lý tưởng cho an ninh công cộng, cứu hộ khẩn cấp, kiểm tra và các hoạt động ban đêm khác.
Đa dạng chế độ chiếu sáng
Chế độ chiếu xa
Ứng dụng công nghệ LEP (Laser Excited Phosphor) giúp ánh sáng xuyên thấu tốt hơn, chế độ này cho góc chiếu (FOV) 4°[4] ở khoảng cách 300 mét.[1] Vùng chiếu đáp ứng camera ở mức zoom từ 15x trở lên,[3] nâng cao hiệu quả cứu hộ khẩn cấp và bảo đảm an ninh công cộng.
Chế độ bật đồng thời
Bật cùng lúc cả đèn chiếu gần và chiếu xa, cho độ rọi trung tâm cao hơn so với chỉ dùng chế độ chiếu xa. Chế độ này giữ nguyên góc chiếu của chế độ chiếu gần, đồng thời mở rộng khoảng cách quan sát lên tới 500 mét.[1] Đây là chế độ cho vùng chiếu sáng rộng nhất, giúp nắm bắt toàn diện tình hình hiện trường.
Chế độ nhấp nháy
Zenmuse S1 hỗ trợ nhấp nháy tần số cao để cảnh báo và thu hút sự chú ý của đối tượng mục tiêu, đặc biệt hữu ích khi phát tín hiệu trong cứu hộ khẩn cấp và an ninh công cộng.
Sáng mạnh, tiết kiệm năng lượng
Zenmuse S1 cho độ rọi trung tâm tối đa 40 lux ở khoảng cách 100 mét[5], đủ sáng trong môi trường tối để phân biệt rõ chi tiết của đối tượng. Bên cạnh đó, công suất tiêu thụ ở chế độ chiếu xa chỉ 24 W[6], giảm tải điện năng cho drone và giúp duy trì thời gian bay.
Căn chỉnh chùm sáng thông minh
Khi lắp cùng Zenmuse H30 Series trên Matrice 400, Zenmuse S1 sử dụng cơ chế đồng bộ gimbal và thuật toán phần mềm để tự động hiệu chỉnh tâm quang học theo thời gian thực, căn chùm sáng khớp với góc nhìn camera và ngăn lệch sáng hiệu quả.
Tin cậy, dễ sử dụng

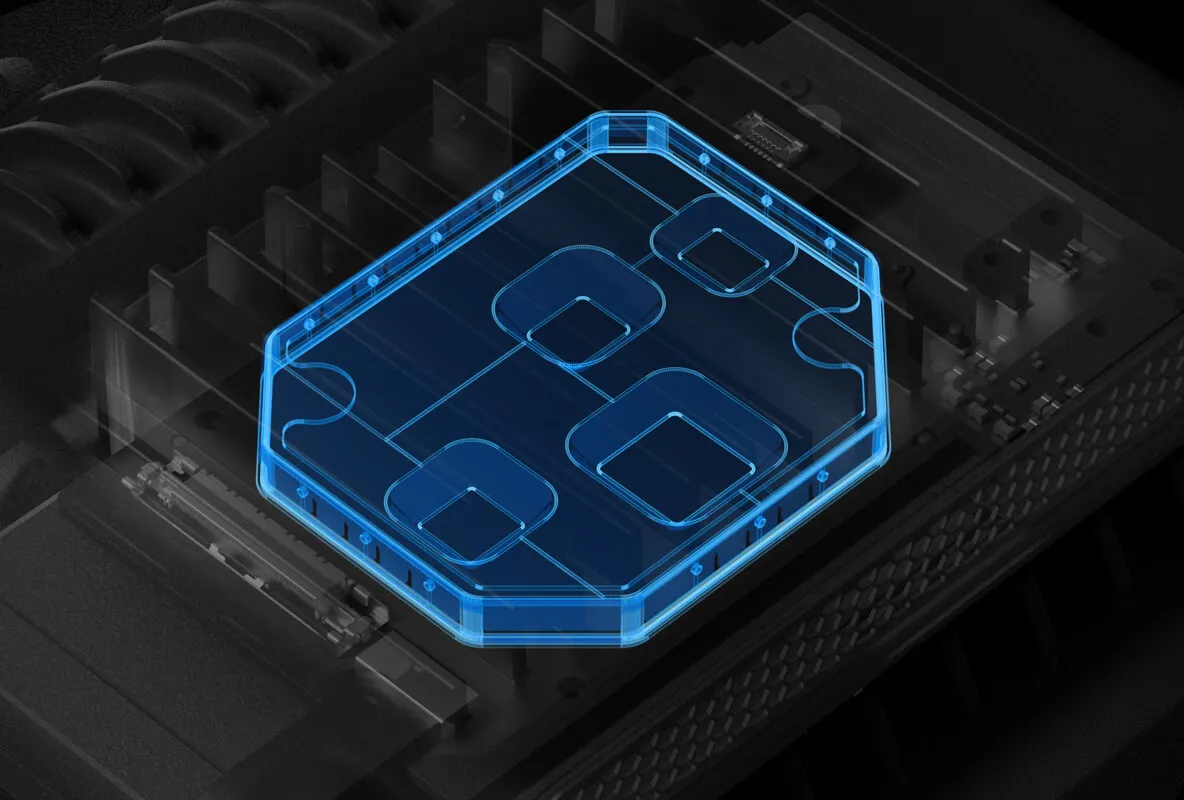

Bảo vệ payload
Zenmuse S1 được trang bị nhiều cơ chế bảo vệ về nhiệt độ, quá dòng, công suất và hơn thế nữa, nâng cao độ tin cậy và tuổi thọ sản phẩm.

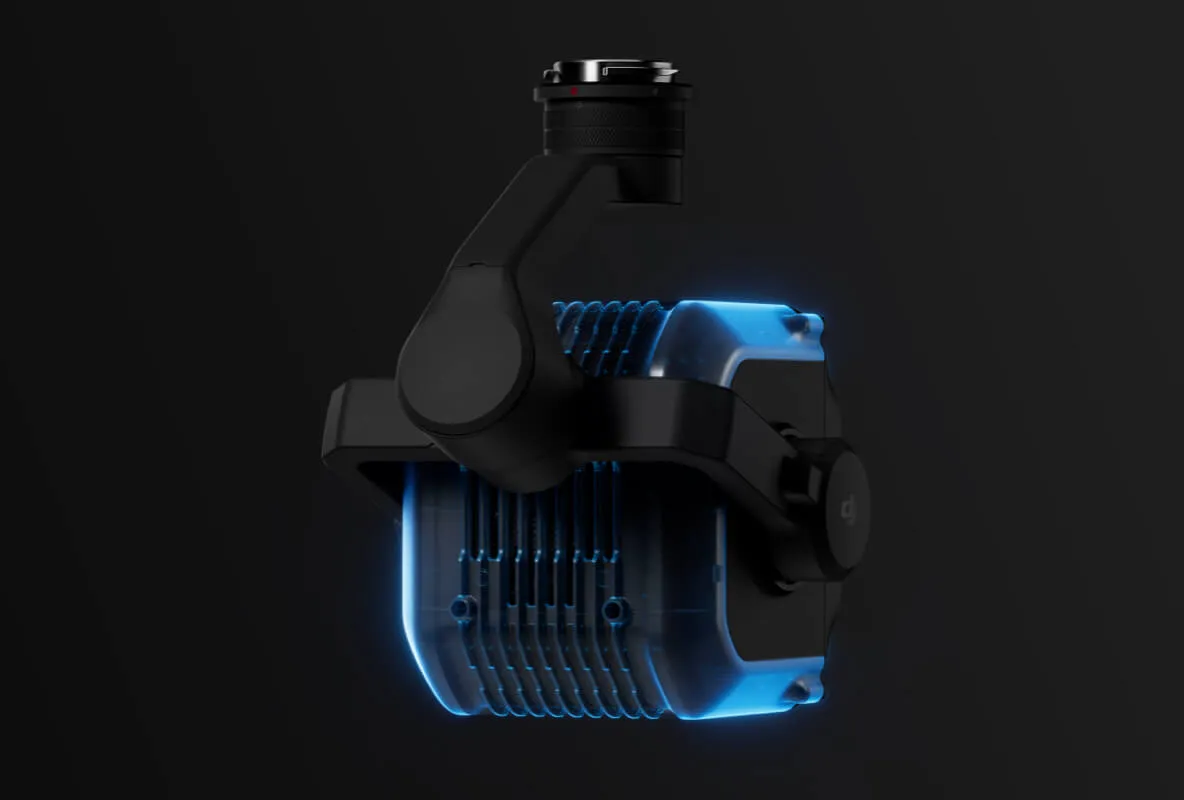

Chống bỏng
Zenmuse S1 có vỏ nhựa[7] với nhiệt độ bề mặt tiếp xúc không vượt quá 50° C (122° F),[1] giúp ngăn nguy cơ bỏng hiệu quả.
Điều khiển đồng bộ

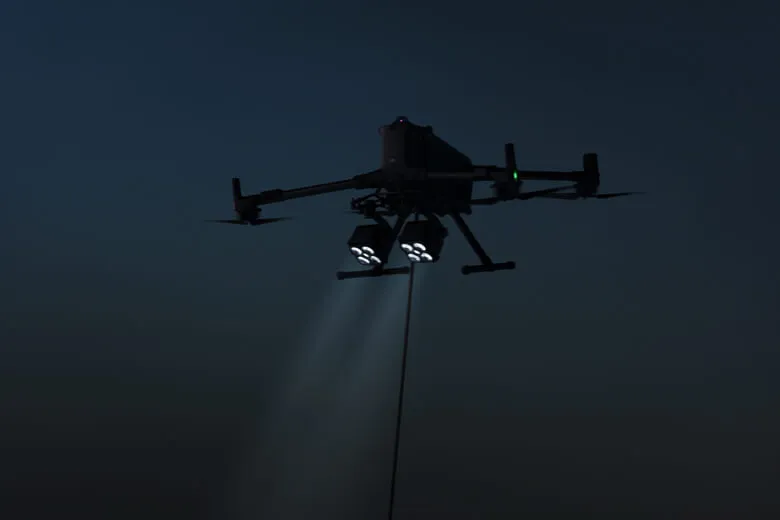

Khi lắp hai Zenmuse S1 trên Matrice 400, có thể điều khiển cùng lúc cả hai đèn rọi, gồm bật/tắt đèn, điều chỉnh độ sáng và điều khiển góc gimbal. Tính năng này lý tưởng cho các tình huống cần chiếu sáng diện rộng, như tìm kiếm cứu nạn ban đêm.
Phối hợp tác nghiệp mặt đất – trên không

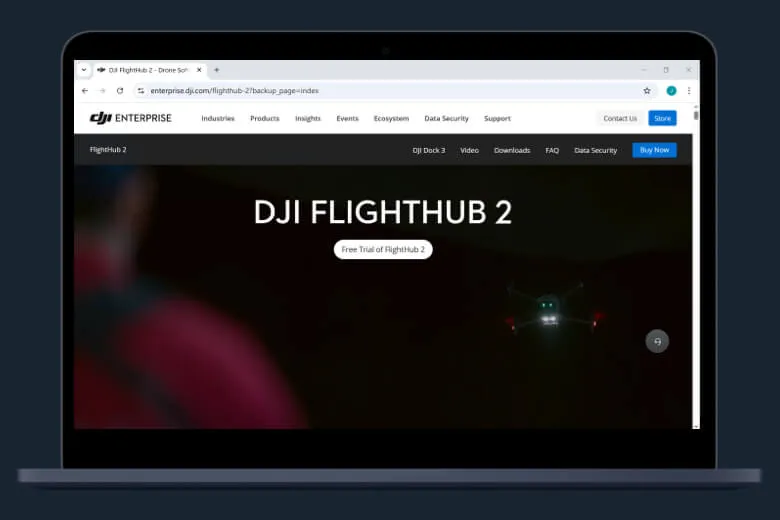

Khi dùng cùng Matrice 400 và Zenmuse H30 Series, Zenmuse S1 hỗ trợ xem video trực tiếp từ xa và điều khiển đèn rọi qua DJI FlightHub 2.
Thích ứng tốt với môi trường
Đạt chuẩn chống bụi và nước IP54,[8] Zenmuse S1 có thể hoạt động ở nhiệt độ môi trường từ -20° đến 40° C (-4° đến 104° F), thích ứng với nhiều môi trường tác nghiệp khác nhau.
Lắp đặt linh hoạt,
thiết kế gọn nhẹ
Zenmuse S1 có thể lắp trên bất kỳ cổng gimbal nào của Matrice 400, Matrice 350 RTK hoặc Matrice 300 RTK, đáp ứng nhiều nhu cầu tác nghiệp. Chỉ nặng 0,76 kg,[9] đèn nhỏ gọn, dễ mang theo và vừa với hộp đựng của Matrice 400.
Hệ sinh thái mở cho nhà phát triển
MSDK
Với Mobile SDK, người dùng có thể nhanh chóng tích hợp các tính năng của Zenmuse S1 vào ứng dụng di động tự phát triển, khai thác năng lực của nền tảng drone để đáp ứng nhu cầu chuyên biệt.
PSDK
Khi dùng với Matrice 400, người dùng có thể nhanh chóng tích hợp các tính năng của Zenmuse S1 thông qua Manifold 3 và Payload SDK, mở rộng ứng dụng của drone sang nhiều lĩnh vực hơn.
Lĩnh vực ứng dụng
An ninh công cộng
Điện lực
Thủy lợi
1. Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25° C (77° F), Zenmuse S1 lắp trên máy bay.
2. Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25° C (77° F), sai số ±1° (độ rọi tương đối 10%).
3. Đo trong phòng thí nghiệm khi Zenmuse S1 dùng cùng Zenmuse H20 Series và Zenmuse H30 Series.
4. Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25° C (77° F), sai số ±0,5° (độ rọi tương đối 10%).
5. Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25° C (77° F), Zenmuse S1 lắp trên Matrice 400 và dùng chế độ bật đồng thời. Trong cùng điều kiện, độ rọi đo được là 35 lux ở khoảng cách 100 mét khi Zenmuse S1 lắp trên Matrice 350 RTK hoặc Matrice 300 RTK và dùng chế độ bật đồng thời.
6. Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25°C (77° F), Zenmuse S1 lắp trên Matrice 400 và gimbal ở trạng thái ổn định tĩnh. Trong cùng điều kiện, công suất tiêu thụ đo được là 17 W khi Zenmuse S1 lắp trên Matrice 350 RTK.
7. Vỏ ống dẫn tản nhiệt làm bằng nhựa, phần lớn các bộ phận khác làm bằng kim loại.
8. Trong điều kiện phòng thí nghiệm có kiểm soát, sản phẩm đạt cấp bảo vệ IP54 theo tiêu chuẩn IEC 60529. Cấp bảo vệ IP không có hiệu lực vĩnh viễn và có thể suy giảm do sản phẩm hao mòn.
9. Trọng lượng tịnh của Zenmuse S1 là 760 g±10 g, không gồm hộp đựng.
Thông số kỹ thuật
Thông số chung
- Tên sản phẩm
- Zenmuse S1
- Trọng lượng
- 760±10 g
- Kích thước
- 125×152×171 mm (D×R×C)
- Công suất định mức
- 120 W (Matrice 400)
68 W (Matrice 300 RTK/Matrice 350 RTK) - Máy bay hỗ trợ
- Matrice 400
Matrice 350 RTK
Matrice 300 RTK (cần DJI RC Plus) - Cấp an toàn cho mắt
- IEC 62471: Nhóm rủi ro 1
- Nhiệt độ vỏ
- <50° C (122° F, vỏ nhựa)
Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25° C (77° F), Zenmuse S1 lắp trên máy bay. - Cấp bảo vệ chống bụi/nước
- IP54
Trong điều kiện phòng thí nghiệm có kiểm soát, sản phẩm đạt cấp bảo vệ IP54 theo tiêu chuẩn IEC60529. Cấp bảo vệ IP không có hiệu lực vĩnh viễn và có thể suy giảm do sản phẩm hao mòn.
Môi trường
- Nhiệt độ hoạt động
- -20° đến 40° C (-4° đến 104° F)
- Nhiệt độ bảo quản
- -20° đến 60° C (-4° đến 140° F)
Gimbal
- Hệ thống ổn định
- 3 trục (tilt, roll, pan)
- Biên độ rung góc
- Bay treo: ±0.01°
Khi bay: ±0.02° - Cách lắp đặt
- DJI SKYPORT tháo rời được
- Phạm vi cơ học
- Tilt: -129° đến +73°
Roll: ±55.8°
Pan: ±327°
Giới hạn kết cấu, không phải phạm vi điều khiển được. - Phạm vi điều khiển
- Tilt: -120° đến +60°
Pan: ±320° - Chế độ hoạt động
- Bám theo / Tự do / Căn giữa
Độ rọi
- Độ rọi trung tâm tối đa
- 40 lux @ 100 m (Matrice 400, chế độ bật đồng thời)
35 lux @ 100 m (Matrice 300 RTK/Matrice 350 RTK, chế độ bật đồng thời)
Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25° C (77° F), Zenmuse S1 lắp trên máy bay. - Độ rọi trung tâm chế độ chiếu gần
- 20 lux @ 100 m (Matrice 400, chế độ chiếu gần)
13 lux @ 100 m (Matrice 300 RTK/Matrice 350 RTK, chế độ chiếu gần)
Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25° C (77° F), Zenmuse S1 lắp trên máy bay. - Độ rọi trung tâm chế độ chiếu xa
- 30 lux @100 m (chế độ chiếu xa)
Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25° C (77° F), Zenmuse S1 lắp trên máy bay - Góc chiếu sáng hiệu dụng
- 15±1° (độ rọi tương đối 10%, chế độ chiếu gần và chế độ bật đồng thời)
4±0.5° (độ rọi tương đối 10%, chế độ chiếu xa) - Nhiệt độ màu điển hình
- 6500K điển hình (chế độ chiếu gần)
7500K điển hình (chế độ chiếu xa)
Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25° C (77° F) bằng quả cầu tích phân. Kết quả thực tế có thể chênh lệch đôi chút do điều kiện thử nghiệm khác nhau; hiệu quả cuối cùng tùy theo thực tế sử dụng. - Chế độ điều chỉnh độ sáng
- Điều chỉnh độ sáng analog
- Khoảng cách chiếu sáng hiệu quả
- 500 m (chế độ bật đồng thời)
Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25° C (77° F). Điều kiện thực tế có thể chênh lệch đôi chút do độ ẩm môi trường, thời tiết và các yếu tố khác. Hiệu quả cuối cùng tùy theo thực tế sử dụng.
Tính năng cơ bản
- Điều khiển chiếu sáng
- Bật/tắt đèn, điều chỉnh độ sáng
- Chế độ nhấp nháy
- Nhấp nháy 5 Hz
- Chế độ chiếu sáng
- Chế độ chiếu gần, chế độ chiếu xa, chế độ bật đồng thời
- Nút trên bộ điều khiển
- Có thể cài đặt để bật/tắt đèn, điều chỉnh độ sáng hoặc chuyển chế độ chiếu sáng
- Đồng bộ gimbal
- Hỗ trợ điều khiển đồng bộ với các payload có gimbal khác
Tính năng đặc biệt
- Bảo vệ mắt
- Tự động giới hạn độ sáng ở mức 40% khi không bay
- Bảo vệ payload
- Bảo vệ nhiệt độ LED, LEP, bảo vệ quá dòng và bảo vệ công suất để tránh hư hỏng.
- Điều khiển đồng bộ
- Khi lắp hai Zenmuse S1 trên Matrice 400, có thể điều khiển cùng lúc cả hai đèn rọi.
- Căn chỉnh chùm sáng thông minh
- Khi dùng cùng Zenmuse H30 Series trên Matrice 400, Zenmuse S1 sử dụng cơ chế đồng bộ gimbal để tự động căn chùm sáng của đèn rọi khớp với góc nhìn camera.
Câu hỏi thường gặp
Zenmuse S1 tương thích với những nền tảng drone nào?
Matrice 400, Matrice 350 RTK và Matrice 300 RTK. Với Matrice 350 RTK và Matrice 300 RTK, bộ điều khiển tương thích duy nhất là DJI RC Plus. Trước khi sử dụng, vui lòng cập nhật firmware mới nhất cho drone và bộ điều khiển.
Có thể lắp Zenmuse S1 vào cổng gimbal nào?
Có thể lắp vào bất kỳ cổng gimbal nào trên Matrice 400, Matrice 350 RTK hoặc Matrice 300 RTK.
Zenmuse S1 đạt cấp bảo vệ chống bụi/nước (IP) nào?
IP54.
Trong điều kiện phòng thí nghiệm có kiểm soát, sản phẩm đạt cấp bảo vệ IP54 theo tiêu chuẩn IEC60529. Cấp bảo vệ IP không có hiệu lực vĩnh viễn và có thể suy giảm do sản phẩm hao mòn.
Độ rọi tối đa của Zenmuse S1 là bao nhiêu?
40 lux @ 100 m (Matrice 400)
35 lux @ 100 m (Matrice 350 RTK/Matrice 300 RTK)
Đo trong phòng thí nghiệm ở nhiệt độ môi trường 25° C (77° F), Zenmuse S1 lắp trên máy bay và dùng chế độ bật đồng thời.
Phạm vi chiếu sáng của Zenmuse S1 là bao nhiêu?
Chế độ chiếu gần và chế độ bật đồng thời có góc chiếu (FOV) 15°, tương ứng diện tích chiếu sáng khoảng 544 m² ở khoảng cách 100 m.
Chế độ chiếu xa có góc chiếu (FOV) 4°, tương ứng diện tích chiếu sáng khoảng 38 m² ở khoảng cách 100 m.
Ba chế độ chiếu sáng của Zenmuse S1 khác nhau thế nào?
Chế độ chiếu gần cho chùm sáng rộng, phân bố đều, khớp với trường nhìn của camera Zenmuse H20/H30 series ở mức zoom từ 5× trở lên. Chế độ này phù hợp để chiếu sáng mặt đất và bổ sung ánh sáng khi ghi hình.
Chế độ chiếu xa cho chùm sáng hẹp hơn nhưng xuyên thấu mạnh, khớp với trường nhìn của camera Zenmuse H20/H30 series ở mức zoom từ 15× trở lên. Chế độ này phù hợp để quan sát tầm xa mà vẫn giữ mức tiêu thụ điện thấp.
Chế độ bật đồng thời cho chùm sáng rộng và độ rọi trung tâm cao, phù hợp để chiếu sáng cho tác nghiệp mặt đất lẫn chiếu sáng tầm xa.
Cần lưu ý gì khi sử dụng Zenmuse S1?
1. Sử dụng đèn rọi trong môi trường độ ẩm cao có thể gây mờ hơi nước, nhưng không ảnh hưởng đến hiệu năng quang học. Sau khi dùng, hãy đặt đèn ở nơi khô ráo, thông thoáng trong một thời gian ngắn, hơi nước sẽ tự tan.
2. Khi dùng đèn rọi vào ban đêm, hệ thống tránh vật cản có thể nhận diện nhầm. Nếu cần, bạn có thể tắt tính năng tránh vật cản và vận hành máy bay cùng đèn rọi ở khu vực tương đối thoáng, không có vật cản.
3. Không chạm trực tiếp hoặc dùng vật cứng cào xước lớp phủ trên bề mặt thấu kính đèn rọi, vì có thể làm giảm hiệu suất phát sáng, ảnh hưởng đến quang thông và độ rọi.
4. Khi vệ sinh thấu kính đèn rọi, hãy dùng khăn mềm, khô, sạch để lau bề mặt. Không dùng chất tẩy rửa có tính kiềm.

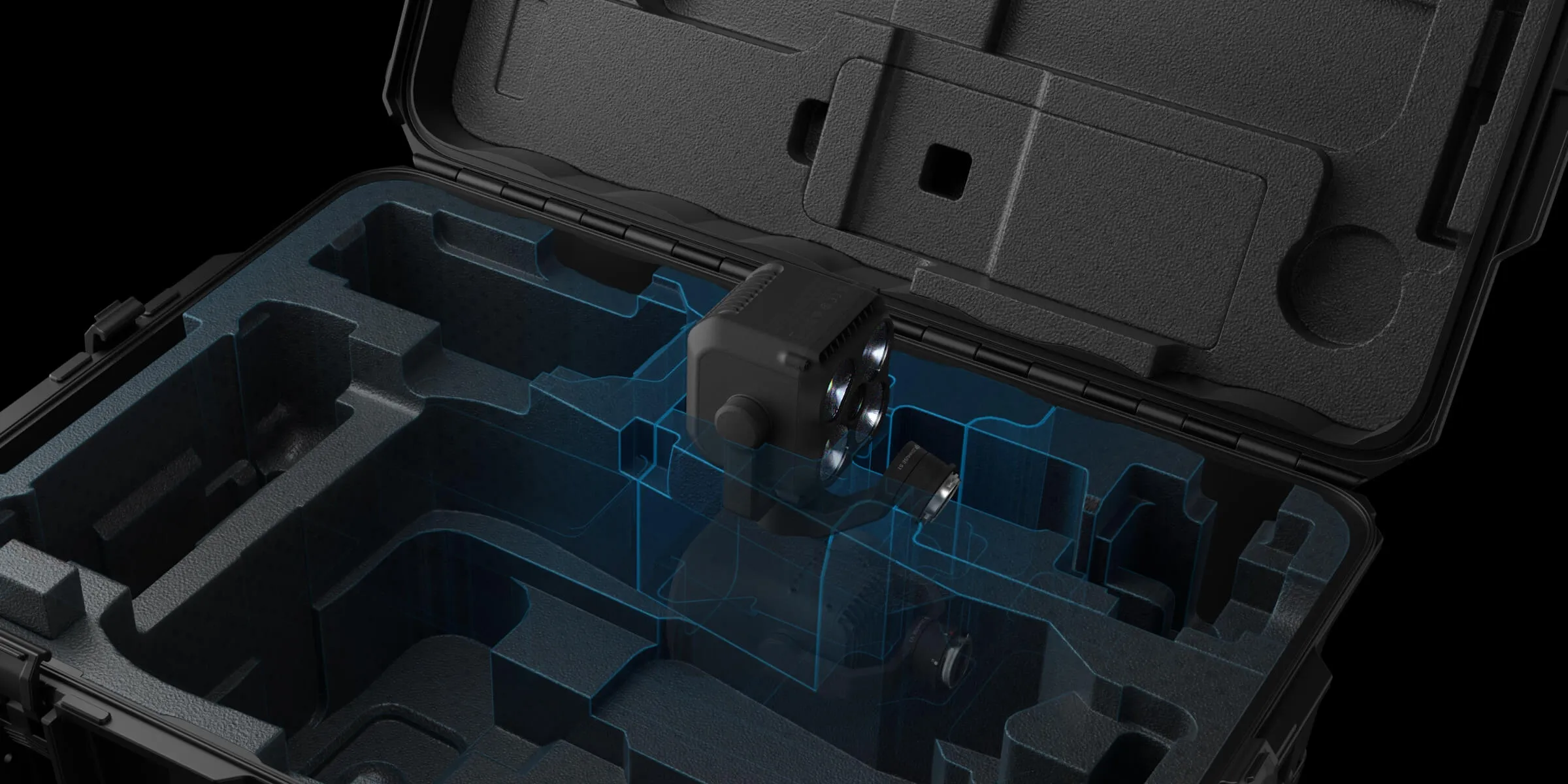

5. Bảo quản đèn rọi trong hộp đựng chắc chắn, giữ khô ráo và thông thoáng. Độ ẩm môi trường khuyến nghị từ 40% đến 50%.
Zenmuse S1 được ứng dụng trong những lĩnh vực nào?
Bao gồm nhưng không giới hạn ở an ninh công cộng, cứu hộ khẩn cấp, sửa chữa khẩn cấp, xử lý vi phạm giao thông và kiểm tra thiết bị.
Cần làm gì nếu Zenmuse S1 bị mờ hơi nước khi sử dụng?
Khi dùng trong môi trường nhiệt độ thấp, chênh lệch nhiệt độ giữa bên trong và bên ngoài thấu kính có thể gây mờ hơi nước bên trong. Đây là hiện tượng vật lý phổ biến và khó tránh hoàn toàn. Theo kết quả thử nghiệm, hiện tượng này ảnh hưởng rất ít đến độ rọi và không làm giảm rõ rệt hiệu năng sản phẩm. Thiết bị vẫn có thể sử dụng bình thường.
