Thông số kỹ thuật Zenmuse L3 chi tiết

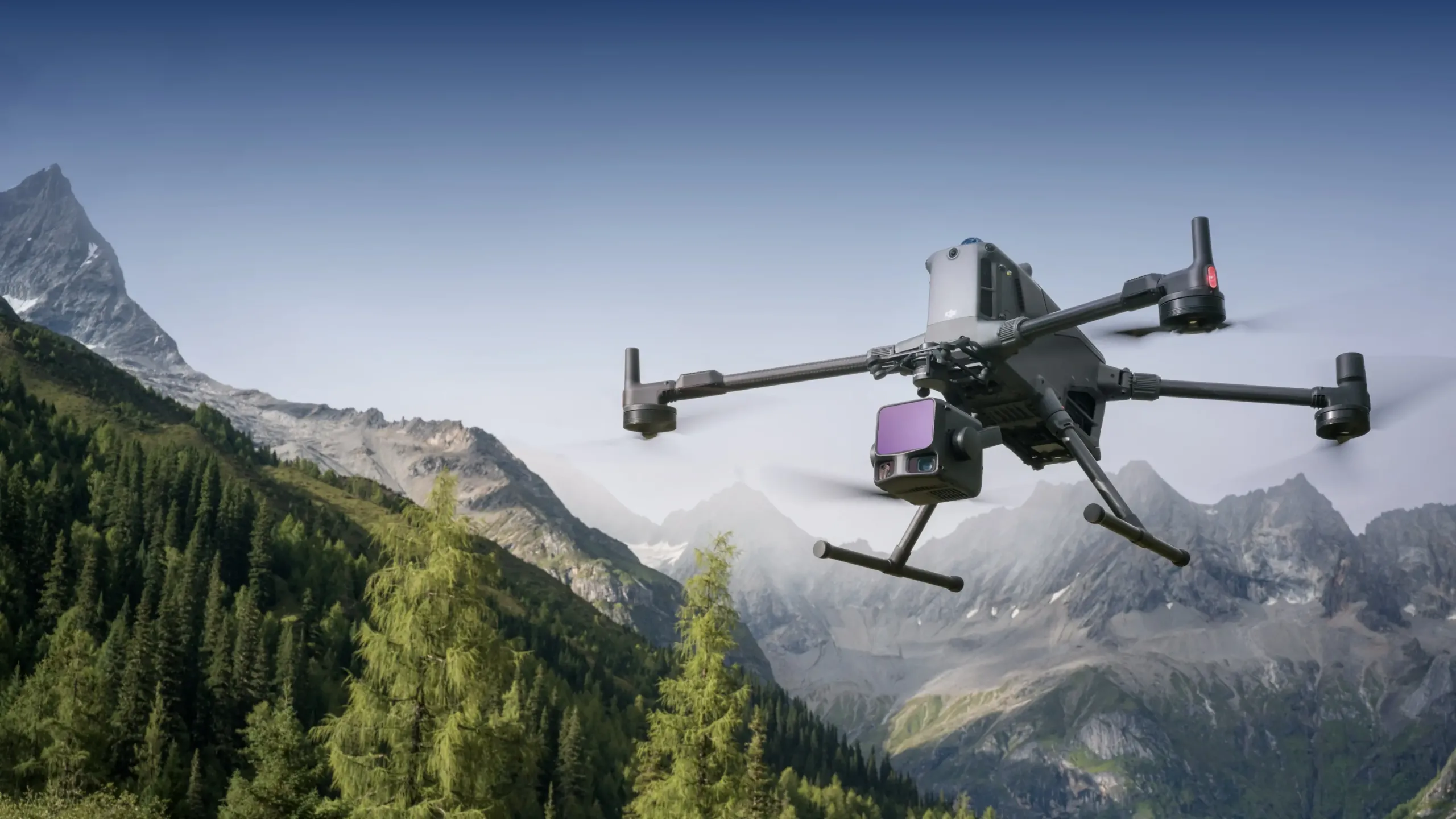

DJI Zenmuse L3 là một thiết bị bay không người lái tích hợp cảm biến LiDAR và lập bản đồ, được thiết kế cho các nhóm cần quét laser tầm xa, chụp ảnh RGB độ phân giải cao và dữ liệu định vị chính xác trong một hệ thống tích hợp. Bài tổng quan này về các chức năng cùng với thông số kỹ thuật Zenmuse L3 chi tiết sẽ giải thích chức năng của thiết bị, những thông số nào quan trọng trong hoạt động thực tế và cách thức hoạt động phối hợp của LiDAR, camera kép, hệ thống POS, gimbal, bộ nhớ và hệ sinh thái phần mềm. Nếu bạn đang so sánh các sản phẩm của DJI , hãy xem xét các sản phẩm tương tự dòng DJI Matrice. Với các tính năng của Zenmuse L3 dành cho khảo sát, kiểm tra cơ sở hạ tầng, lâm nghiệp, tiện ích hoặc mô hình 3D, mục tiêu rất đơn giản: hiểu được giá trị thực tiễn đằng sau bảng thông số kỹ thuật.
Zenmuse L3 thực sự có chức năng gì ?
Zenmuse L3 thu thập đám mây điểm 3D dày đặc và hình ảnh độ phân giải cao từ nền tảng máy bay không người lái, sau đó hỗ trợ quy trình xử lý hậu kỳ thông qua phần mềm của DJI. Nói một cách đơn giản, nó đo khoảng cách bằng LiDAR, ghi lại chi tiết hình ảnh bằng hai camera lập bản đồ RGB và gắn dữ liệu vị trí và hướng chính xác để đầu ra cuối cùng có thể được chuyển đổi thành bản đồ, mô hình và đám mây điểm sẵn sàng đo lường có thể sử dụng được. DJI liệt kê tải trọng này là sự kết hợp giữa LiDAR tầm xa 1535 nm, hai camera lập bản đồ RGB 100 MP, hệ thống POS độ chính xác cao và gimbal ba trục trong một thiết bị nhỏ gọn.
Sự kết hợp này rất quan trọng vì việc lập bản đồ từ trên không hiếm khi được thực hiện chỉ bằng một cảm biến duy nhất. LiDAR giúp thu thập cấu trúc, độ cao, độ xuyên thấu của thảm thực vật và hình dạng hình học. Hình ảnh RGB bổ sung ngữ cảnh trực quan, kết cấu và khả năng diễn giải. Hệ thống POS và gimbal giúp duy trì tính nhất quán về mặt không gian của tập dữ liệu, đặc biệt khi máy bay đang di chuyển, quay vòng hoặc thu thập dữ liệu trên các đường bay dài.
Tổng quan về thông số kỹ thuật cốt lõi của Zenmuse L3.
Để đánh giá nhanh, đây là những thông số kỹ thuật chính của Zenmuse L3 mà hầu hết người mua và đội ngũ kỹ thuật sẽ xem xét đầu tiên:
- Các máy bay được hỗ trợ: DJI Matrice 400 với đầu nối gimbal đơn Zenmuse L3.
- Trọng lượng hệ thống: 1,60 kg không bao gồm đầu nối gimbal đơn; đầu nối nặng 145 g.
- Kích thước: 192 × 162 × 202 mm ở trạng thái ổn định mặc định do DJI công bố.
- Khả năng chống nước: IP54, với phạm vi nhiệt độ hoạt động từ -20° đến 50°C.
- Công suất tiêu chuẩn/tối đa: 64 W tiêu chuẩn và 100 W tối đa.
- Độ chính xác của đám mây điểm: ở độ cao 120 m, DJI công bố sai số RMSE theo phương thẳng đứng là 3 cm và phương ngang là 4 cm; ở độ cao 300 m, sai số RMSE theo phương thẳng đứng là 5 cm và phương ngang là 7,5 cm trong điều kiện thử nghiệm đã nêu.
- Bước sóng laser: 1535 nm, đạt phân loại an toàn laser Loại 1 theo tiêu chuẩn IEC 60825-1:2014.
- Kích thước ảnh RGB: 100 MP ở độ phân giải 12288 × 8192, hoặc 25 MP ở độ phân giải 6144 × 4096.
Những con số này nên được xem như hồ sơ hệ thống, chứ không phải là những tuyên bố tiếp thị riêng lẻ. Độ chính xác phụ thuộc vào việc lập kế hoạch bay, thiết lập RTK/PPK, điều kiện môi trường, lựa chọn xử lý, loại bề mặt và liệu quy trình làm việc có tuân theo các điều kiện hoạt động được DJI khuyến nghị hay không.
Hiệu năng của LiDAR là yếu tố cốt lõi của hệ thống.
Mô-đun LiDAR là lý do chính khiến nhiều đội sẽ đánh giá L3. Phạm vi phát hiện được công bố của nó thay đổi tùy thuộc vào độ phản xạ và tốc độ xung: DJI liệt kê 700 m ở độ phản xạ 10% và 350 kHz, 950 m ở độ phản xạ 10% và 100 kHz, và 2000 m ở độ phản xạ 80% và 100 kHz, với lưu ý rằng phạm vi phát hiện tối đa là 900 m theo mặc định trừ khi phạm vi xa hơn được kích hoạt thông qua bộ phận hỗ trợ của DJI hoặc đại lý được ủy quyền.
Tính linh hoạt về phạm vi hoạt động rất quan trọng đối với các nhiệm vụ khác nhau. Bề mặt có độ phản xạ thấp, ánh sáng môi trường mạnh, tầm nhìn trong khí quyển, góc tới và kích thước vật thể đều có thể ảnh hưởng đến khả năng phát hiện. Một bề mặt phẳng, sáng, vuông góc rất khác so với thảm thực vật tối màu, dây dẫn mỏng hoặc địa hình nghiêng. Lập kế hoạch tốt có nghĩa là chọn tốc độ xung và độ cao bay phù hợp với mục tiêu, thay vì cho rằng con số dài nhất có thể áp dụng cho mọi tình huống.
L3 hỗ trợ các tần số phát xung laser 100 kHz, 350 kHz, 1000 kHz và 2000 kHz, với DJI liên kết các chế độ này với phạm vi độ cao bay được khuyến nghị từ dưới 500 m xuống dưới 50 m. Nó cũng hỗ trợ nhiều cấu hình phản hồi, bao gồm tối đa 16 lần phản hồi ở tần số 100 kHz và 350 kHz.
Các chế độ quét hỗ trợ các mức độ ưu tiên lập bản đồ khác nhau.
Thiết bị này cung cấp các chế độ quét Tuyến tính, Hình sao và Không lặp lại. Chế độ quét tuyến tính cung cấp trường nhìn ngang 80° và trường nhìn dọc 3°, trong khi chế độ Hình sao và Không lặp lại cung cấp trường nhìn 80° x 80°.
Trên thực tế, điều đó cho phép người vận hành ưu tiên nhiệm vụ. Quét tuyến tính phù hợp với các tuyến lập bản đồ có cấu trúc, nơi cần thu thập dữ liệu nhất quán theo đường thẳng. Các kiểu quét rộng hơn có thể hữu ích khi mục tiêu là thu thập hình học đầy đủ hơn xung quanh các mục tiêu phức tạp, thảm thực vật, công trình hoặc môi trường hành lang. Chế độ tốt nhất là chế độ phù hợp với hình học của địa điểm và kết quả mong muốn từ dữ liệu.
Tính năng nào của Zenmuse L3 quan trọng nhất khi sử dụng thực tế?
Các thông số kỹ thuật quan trọng nhất không phải lúc nào cũng là những con số lớn nhất trên trang; mà là những thông số ảnh hưởng đến việc bộ dữ liệu có đầy đủ, chính xác và hiệu quả khi xử lý hay không. Đối với hầu hết người dùng chuyên nghiệp, điều đó có nghĩa là độ chính xác của đám mây điểm, độ dày của đám mây điểm, phạm vi phát hiện, tần số xung, số lượng tín hiệu phản hồi, độ phân giải camera, độ chính xác POS và các định dạng phần mềm được hỗ trợ.
Việc kiểm tra trước chuyến bay thực tế nên bao gồm:
- Bề mặt mục tiêu và độ phản xạ: Các vật thể tối màu, hẹp hoặc có độ phản xạ thấp có thể đòi hỏi kế hoạch thận trọng hơn so với mặt đất cứng, thoáng đãng.
- Độ cao bay: Bay ở độ cao lớn hơn có thể cải thiện phạm vi phủ sóng nhưng có thể ảnh hưởng đến mật độ, kích thước điểm ảnh và độ chi tiết thu được.
- Tần số xung: Tần số thấp hơn có thể hỗ trợ phạm vi thu tín hiệu xa hơn, trong khi tần số cao hơn có thể hữu ích cho việc thu tín hiệu ở cự ly gần hơn và dày đặc hơn.
- Cài đặt phản hồi: Nhiều phản hồi rất hữu ích khi quét thảm thực vật hoặc môi trường nhiều lớp, nơi tia laser có thể tương tác với nhiều bề mặt.
- Quy trình xử lý: Các cài đặt của DJI Terra, dữ liệu RTK/PPK và các lựa chọn tối ưu hóa đám mây điểm có thể ảnh hưởng đến kết quả cuối cùng.
DJI công bố độ dày đám mây điểm là 1,2 cm ở độ cao bay thẳng đứng 120 m và 2 cm ở độ cao 300 m trong điều kiện thử nghiệm quét tuyến tính đã nêu. Chỉ số này giúp cho biết mức độ chính xác của các điểm thu thập được khi thể hiện một bề mặt, điều này hữu ích khi đánh giá độ rõ nét của bề mặt, nhiễu và kỳ vọng về mô hình hóa tiếp theo.
Hai camera lập bản đồ RGB bổ sung thêm ngữ cảnh và chi tiết.
Một trong những tính năng mạnh mẽ nhất của Zenmuse L3 là việc tích hợp hai camera lập bản đồ RGB. DJI cho biết camera sử dụng cảm biến CMOS 4/3, tiêu cự tương đương 28 mm, khẩu độ từ f/2.0 đến f/11 và góc nhìn ngang kết hợp là 107° từ hai camera.
Giá trị thực tiễn rất rõ ràng: LiDAR cung cấp dữ liệu hình học, trong khi hình ảnh giúp mọi người hiểu được dữ liệu hình học đó thể hiện điều gì. Đường sá, mái nhà, đặc điểm địa hình, tiện ích, bề mặt lộ thiên và điều kiện hiện trường dễ hiểu hơn khi đám mây điểm được hỗ trợ bởi dữ liệu hình ảnh rõ nét. Hình ảnh RGB cũng hỗ trợ các sản phẩm cần cả đo lường và truyền đạt thông tin, chẳng hạn như đánh giá kỹ thuật, tài liệu tài sản và thuyết trình cho các bên liên quan.
Hệ thống camera hỗ trợ màn trập cơ học, màn trập điện tử, đầu ra ảnh tĩnh 100 MP và 25 MP, và video lên đến 4K ở tốc độ 30 khung hình/giây. DJI công bố khoảng thời gian chụp ảnh tối thiểu là 0,5 giây cho ảnh JPEG 25 MP, 1 giây cho ảnh JPEG 100 MP và 1,2 giây cho ảnh RAW hoặc JPEG + RAW.
Chức năng POS và gimbal giúp giữ cho dữ liệu được căn chỉnh đúng.
Việc lập bản đồ chính xác phụ thuộc không chỉ vào việc biết cảm biến đã nhìn thấy gì, mà còn cả vị trí và hướng của cảm biến khi thu thập dữ liệu. Hệ thống Zenmuse L3 POS hỗ trợ tốc độ cập nhật GNSS 5 Hz và tốc độ cập nhật POS 200 Hz, với DJI công bố sai số về hướng sau xử lý là 0,02° xoay ngang và 0,01° xoay dọc/nghiêng ở mức 1σ.
Độ chính xác định vị RTK được công bố là 1,0 cm + 1 ppm theo phương ngang và 1,5 cm + 1 ppm theo phương dọc. Hệ thống cũng hỗ trợ nhiều định dạng dữ liệu vi sai PPK, bao gồm các định dạng DAT, RINEX, RTCM và OEM, mang lại sự linh hoạt cho các nhóm lập bản đồ tùy thuộc vào trạm gốc và thiết lập xử lý của họ.
Hệ thống gimbal ba trục hỗ trợ ổn định theo phương nghiêng, phương lăn và phương ngang với độ chính xác góc ±0,01°. Đối với người dùng, điều này giúp giữ cho cảm biến luôn được hướng đúng trong suốt chuyến bay và hỗ trợ thu thập dữ liệu sạch hơn, đặc biệt khi máy bay bay theo các tuyến đường đã định sẵn trên địa hình gồ ghề hoặc cơ sở hạ tầng phức tạp.
Phần mềm và việc xử lý dữ liệu hoàn thiện quy trình làm việc.
Hiệu quả của một thiết bị mang theo phụ thuộc vào quy trình làm việc xung quanh nó. DJI liệt kê DJI Pilot 2 để thu thập dữ liệu, DJI Terra để xử lý dữ liệu, DJI Modify để ứng dụng dữ liệu và DJI FlightHub 2 để ứng dụng trên đám mây. DJI Terra hỗ trợ các định dạng xuất đám mây điểm bao gồm PNTS, LAS, LAZ, PLY, PCD và S3MB, trong khi DJI Modify hỗ trợ nhập LAS cho các mô hình đám mây điểm.
Bộ nhớ cũng được thiết kế cho các tác vụ lập bản đồ nặng. DJI chỉ định lưu trữ dữ liệu thô cho ảnh, IMU, đám mây điểm, GNSS và các tệp hiệu chuẩn, sử dụng thẻ nhớ CFexpress Loại B với tốc độ ghi tuần tự 1500 MB/giây và đầu đọc thẻ tiêu chuẩn có tốc độ đọc/ghi trên 900 MB/giây.
Những điểm chính cần lưu ý khi đánh giá các tính năng của DJI Zenmuse L3
Nếu bạn đang lập danh sách rút gọn, hãy tập trung ít hơn vào bất kỳ con số nổi bật nào và nhiều hơn vào toàn bộ chuỗi từ thu thập thông tin đến khi hoàn thành:
- L3 là một thiết bị kết hợp cảm biến LiDAR, RGB, POS và gimbal dành cho DJI Matrice 400.
- Công nghệ LiDAR tầm xa và nhiều tùy chọn phản hồi dữ liệu khiến nó trở nên phù hợp cho các kịch bản thu thập dữ liệu 3D đòi hỏi khắt khe.
- Hai camera lập bản đồ RGB 100 MP bổ sung chi tiết hình ảnh, hỗ trợ việc diễn giải và lập tài liệu.
- Hỗ trợ POS, RTK/PPK và tính năng ổn định gimbal giúp kết nối các phép đo cảm biến với đầu ra bản đồ chính xác.
- Việc hỗ trợ phần mềm của DJI rất quan trọng vì quá trình thu thập, xử lý, xuất và ứng dụng đều ảnh hưởng đến kết quả cuối cùng.
Cách tốt nhất để hiểu các tính năng của Zenmuse L3 là thông qua lăng kính nhiệm vụ thực tế của bạn: độ cao, địa hình, độ chính xác yêu cầu, loại mục tiêu, quy trình xử lý và kết quả cuối cùng. Thông số kỹ thuật được công bố cho thấy thiết bị được thiết kế cho công việc LiDAR trên không chuyên nghiệp, nhưng giá trị thực sự đến từ việc kết hợp các khả năng đó với một kế hoạch bay và xử lý dữ liệu bài bản.
